在现代电力系统和通信工程中,电缆桥架作为支撑和保护电缆的关键组件,广泛应用于建筑、工厂、数据中心等场所。选择合适的电缆桥架型号和材质不仅关系到电缆的安全运行,还影响工程的成本和使用寿命。本文将详细介绍电缆桥架的常见型号和材质,帮助您做出明智的选择。
一、电缆桥架的常见型号

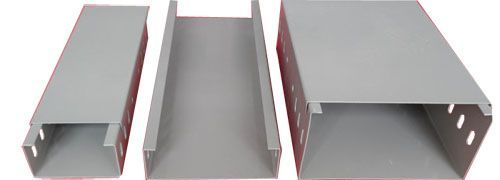

电缆桥架的型号主要根据结构形式和应用场景进行分类,常见的有槽式桥架、梯级式桥架和托盘式桥架。
1. 槽式桥架:这种桥架采用全封闭结构,能够有效防止灰尘、水分和外部干扰,适用于对电缆保护要求较高的环境,如数据中心、精密电子厂房等。槽式桥架通常由钢板或铝合金制成,具有良好的密封性和耐腐蚀性。
2. 梯级式桥架:梯级式桥架结构简单,通风散热性能好,适用于电缆数量较多、需要良好散热的场所,如工厂车间、电力配电室等。其开放式设计便于电缆的安装和维护,但防护性相对较弱。
3. 托盘式桥架:托盘式桥架结合了槽式和梯级式桥架的特点,底部为实心或穿孔托盘,侧边可加装护板。它适用于一般工业环境和商业建筑,既能提供一定的防护,又具有良好的通风性能。
二、电缆桥架的材质选择
电缆桥架的材质直接影响其承载能力、耐腐蚀性和使用寿命。常见材质包括冷轧钢板、不锈钢、铝合金和玻璃钢。
1. 冷轧钢板:这是最常用的材质,成本较低,强度高,适用于一般室内环境。但冷轧钢板易生锈,因此在潮湿或腐蚀性环境中需进行镀锌或喷塑处理以增强耐腐蚀性。
2. 不锈钢:不锈钢桥架具有优异的耐腐蚀性和美观性,适用于高湿度、化学腐蚀或要求卫生标准的场所,如食品加工厂、医院等。但成本较高,需根据预算进行选择。
3. 铝合金:铝合金桥架轻便、耐腐蚀,且导电性能好,适用于对重量敏感或需防电磁干扰的环境,如通信基站、航空航天设施。其缺点是强度略低于钢制桥架。
4. 玻璃钢:玻璃钢桥架由玻璃纤维增强塑料制成,重量轻、绝缘性好、耐腐蚀性强,特别适用于化工、海洋等恶劣环境。但其承载能力有限,不适用于重型电缆。
三、选择注意事项
在选择电缆桥架时,需综合考虑以下因素:
- 环境条件:根据湿度、温度、腐蚀性等选择合适材质。
- 电缆类型和数量:确保桥架型号能容纳电缆并满足散热需求。
- 安装和维护:开放式桥架便于维护,封闭式桥架提供更好保护。
- 预算和标准:遵循相关行业标准(如GB/T 11253),平衡成本与性能。
电缆桥架的型号和材质选择应基于具体应用场景,通过合理评估环境、负载和经济因素,才能实现安全、高效和经济的电缆管理。如有疑问,建议咨询专业工程师或供应商,以确保最佳方案。
